상부와 하부 마감재 사이에 준불연 무기질 충전재를 고온 접합시켜 샌드위치 구조로 결합된 소재를
거멀접기 공법에 알맞게 가공 함으로써 평활도를 극대화 시킨 혁신적인 지붕 및 외벽 마감재 입니다.

에코렉스

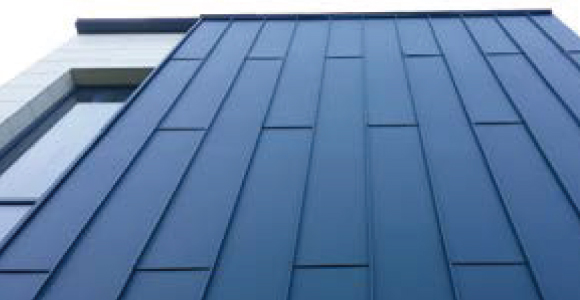

완벽한 평활도의 혁신적인 울지않는 징크

곧은 평활성 구현 - 울지않는 징크

기존 0.7mm 두께로 시공되어지는 징크를 4mm 복합 패널로 징크공법(거멀집기)과 동일하게 시공, 징크와 같은 디자인과 동시에 징크가 갖지 못하는 평활성을 완벽히 구현합니다.

표면 오염없는 외장재

복합판넬을 징크공법(거멀접기)으로 시공하여 연결부위 부분의 노출면에 실란트를 사용하지 않아, 이로 인한 표면오염을 막을 수 있어 오랜시간이 지나도 자연스런 멋과 유지보수 비용이 들지 않습니다.

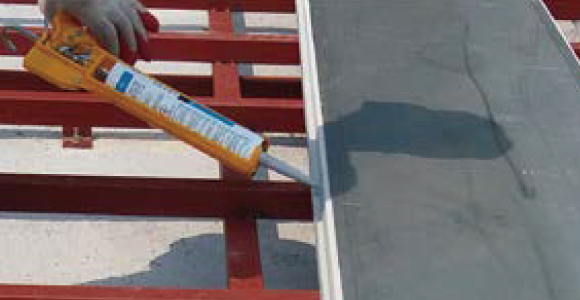

강한 비바람에도 완벽한 방수성능

그 동안 완전한 방수 성능으로 인식해 온 징크공법(거멀접기)이 에코렉스 연구 과정중 기밀/수밀 테스트를 통한 강한 바람과 폭우시 연결부분에 누수가 우려, 이에 에코렉스는 반듯이 연결 부분 안쪽면에 실란트를 시공해 누수 또한 완벽히 해결 합니다.

내화성능 우수

기존 0.7mm의 징크시공(거멀접기)에서 항상 같이 설치된 내수 합판을 에코렉스에서는 사용하지 않으므로 에코렉스의 시스템 구성은 준불연재 이상인 자재로 설치되어져 우수한 내화성능을 가지고 있습니다.

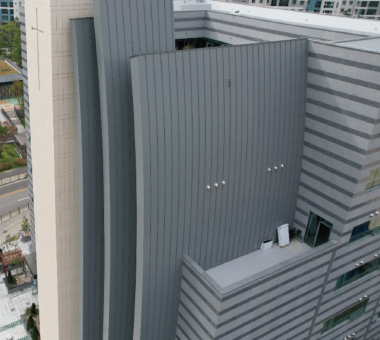

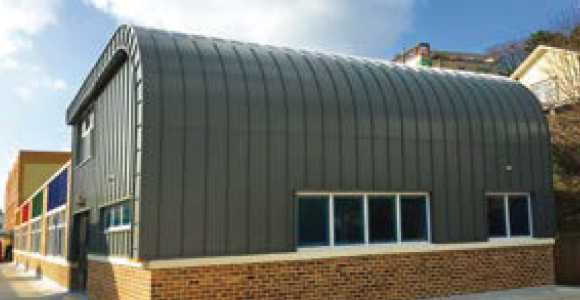

곡면시공 가능

4mm 에코렉스 징크공법(거멀접기) 그대로 평활도를 유지하면서 곡면시공이 가능 합니다. 개성있는 설계자들의 요구사항으로 연구개발을 시작하여, 마침내 불가능하게 보여졌던 4mm 복합 판넬로 곡면 가공에 성공하였습니다.

다양한 색상 연출 & 다양한 표면소재 결합

3중 구조로 된 복합판넬 특성을 살려 상부 표면을 알루미늄 불소 도장으로 다양한 색상의 연출이 가능하며, 천연 소재인 동, 징크 등의 결합이 가능해 설계자 또는 건축주들의 다양한 기호에 맞춘 색상과 표면을 연출할 수 있습니다.

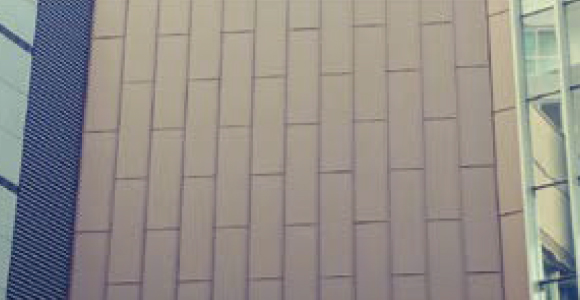

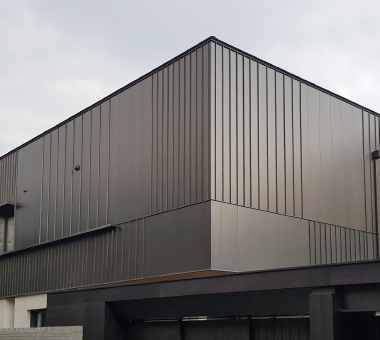

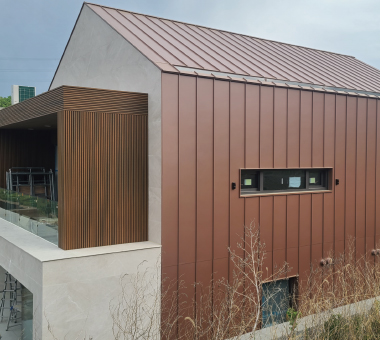

에코렉스 스탠딩

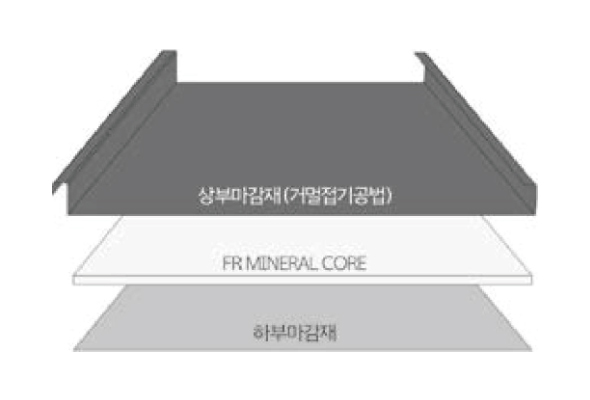

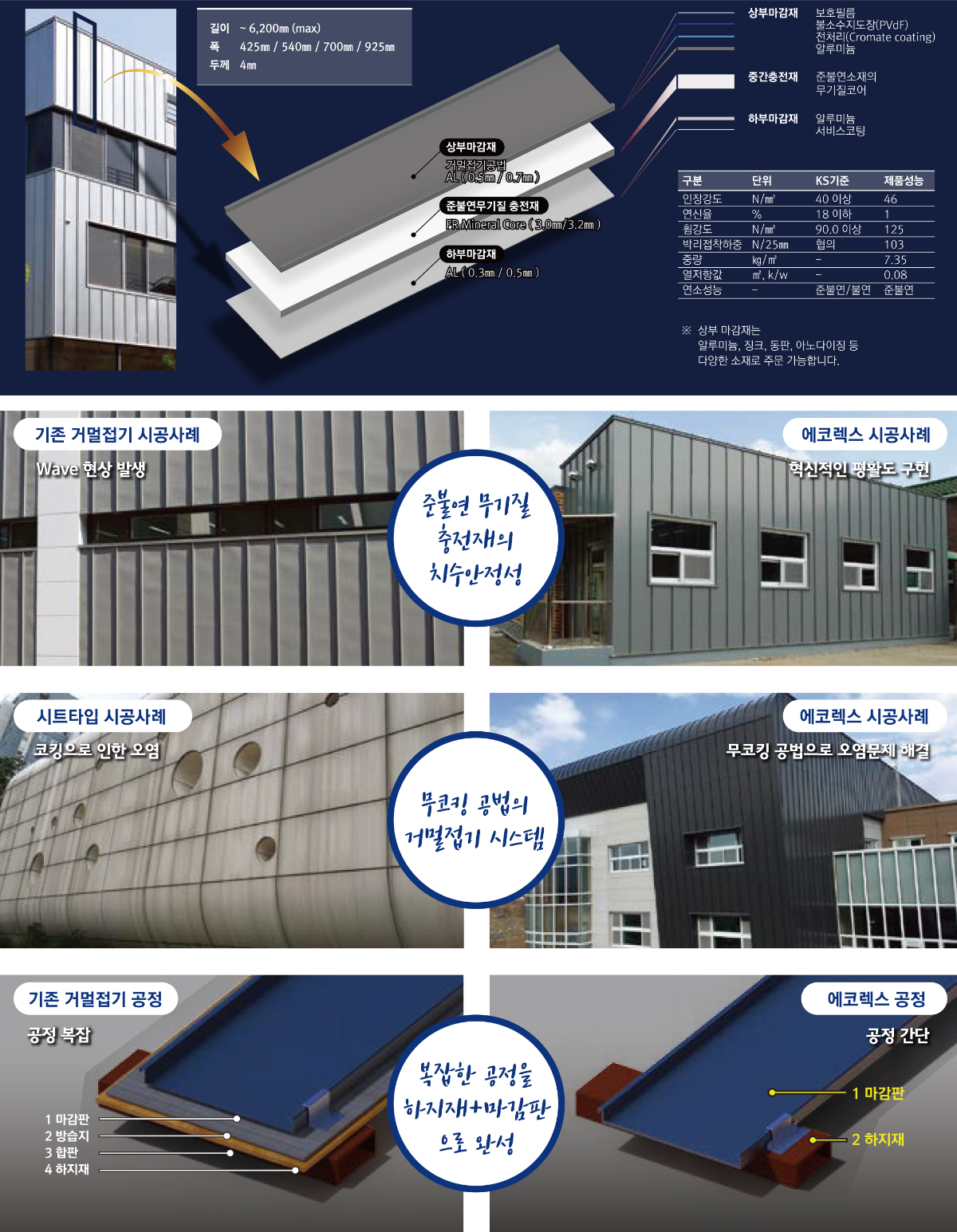

에코렉스 스탠딩은 상부와 하부 마감재 사이에 준불연 무기질 충전재를 고온 접합시켜 샌드위치 구조로된 소재를
거멀접기 공법에 알맞게 가공함으로써 평활도를 극대화 시킨 새로운 자재입니다.

※ 상부 마감재는 알루미늄, 징크, 동판, NWS, 아노다이징 등 다양한 소재로 주문 가능합니다.

기존 자재의 문제점

개선안

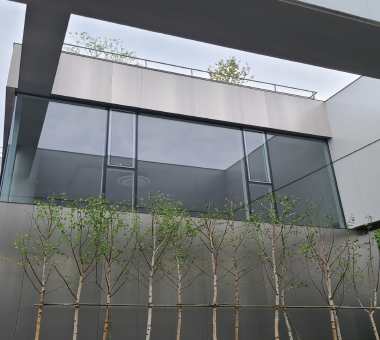

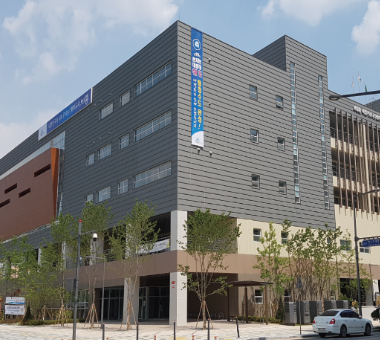

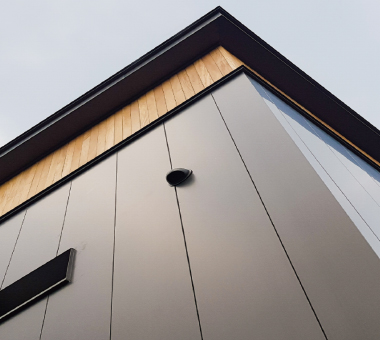

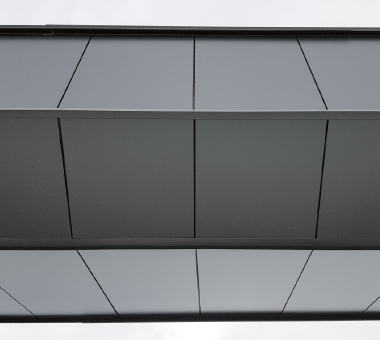

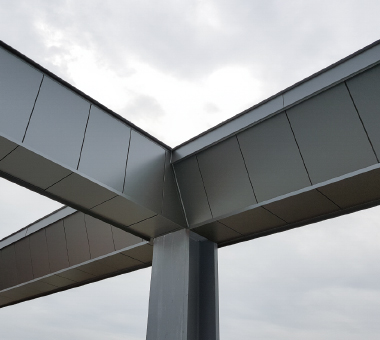

에코렉스 인터락

에코렉스 인터락은 돌출되는 것이 없이 곧은 라인이 특징인 거멀 접기의 방식이며 두께 4mm의 에코렉스를 이용해
가공함으로써 기존의 얇은 박판 대비 완벽한 평활도와 다양한 폭으로 건축물의 내외부에 다양하게 적용할 수 있는 새로운 개념의 내외장재입니다.

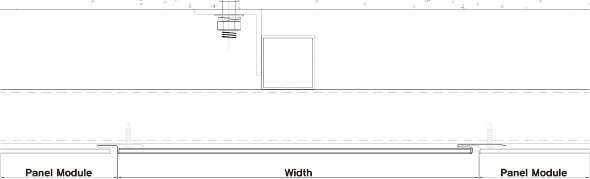

에코렉스 인터락 상세도

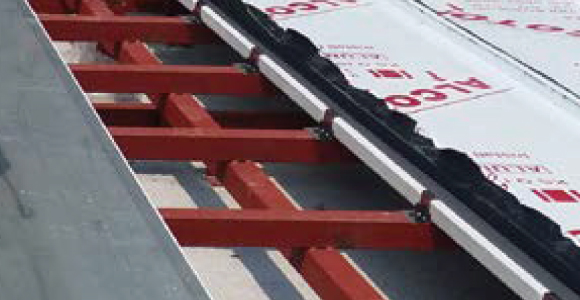

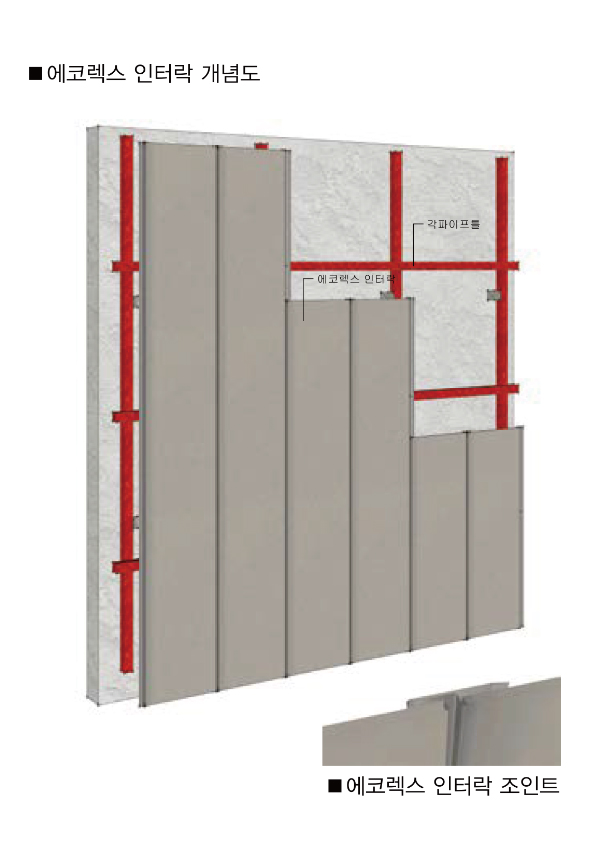

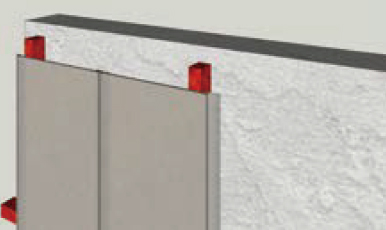

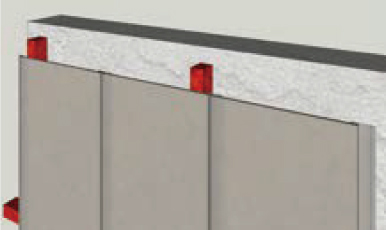

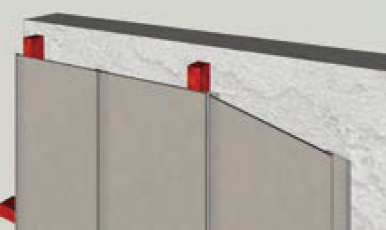

에코렉스 인터락 설치도

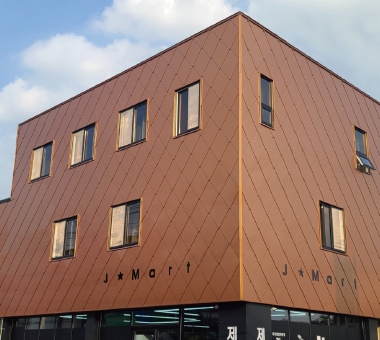

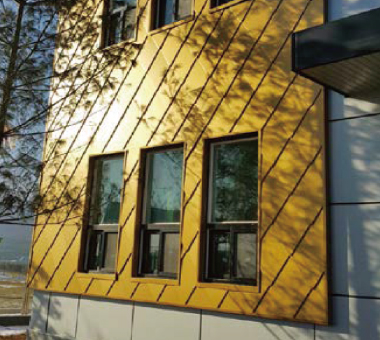

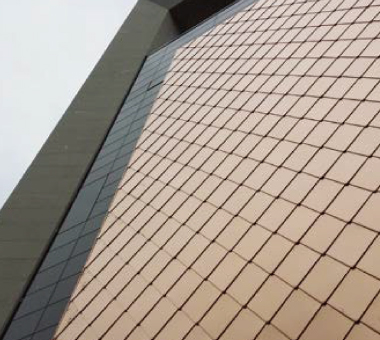

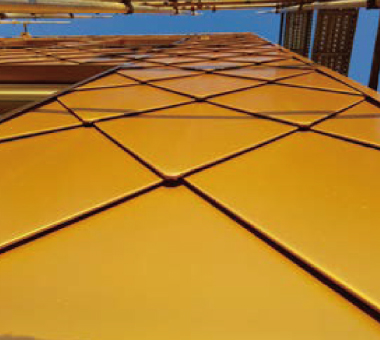

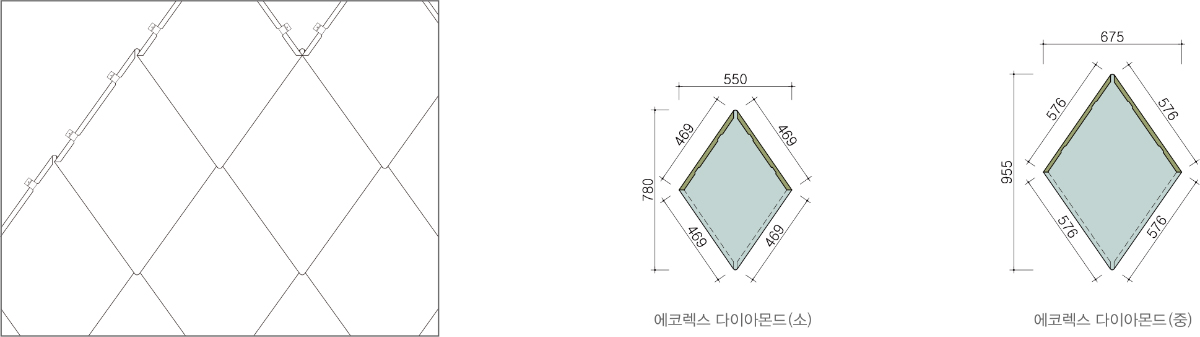

에코렉스 다이아몬드, 스퀘어

에코렉스 다이아몬드와 스퀘어는 독특한 입면 디자인이 특징인 거멀 접기의 방식이며 두께 4mm의 에코렉스를 이용해
가공함으로써 기존의 얇은 박판 대비 완벽한 평활도와 다양한 모듈 디자인으로 건축물의 내외부에 다양하게 적용할 수 있는 새로운 개념의 내외장재 입니다.

구분	ECOLEX Diamond & Square(다이아몬드 & 스퀘어)
제품두께	4.0mm
상부마감재	AL(0.5mm / 0.7mm)
충전재	FR Mineral Core(3.0mm / 3.2mm)
하부마감재	AL(0.5mm / 0.3mm)
폭	1020mm / 1250mm
비고	상부마감재 동판 / 티타늄징크로 변경 가능

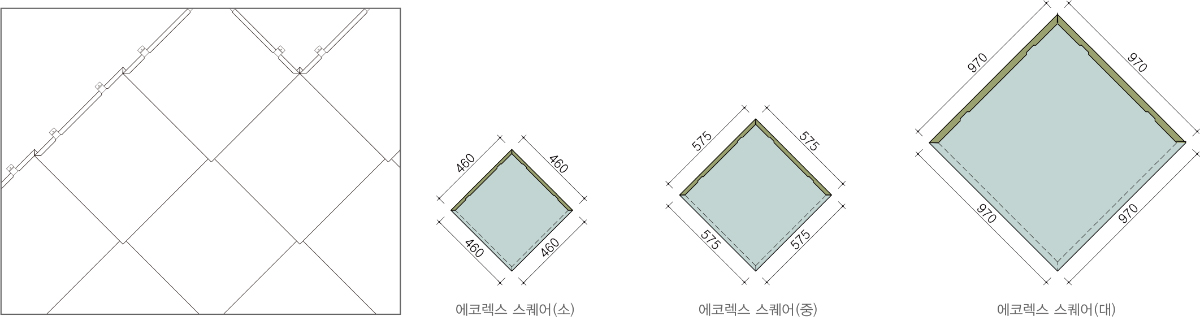

에코렉스 스퀘어 규격

구분	1장(노출면적)	1m²	3.3m²(1PY)	비고
대(970*970)	0.893m²	1.12장	3.70장	클립4개 / 1장
중(575*575)	0.303m²	3.30장	10.89장	클립4개 / 1장
소(460*460)	0.190m²	5.27장	17.40장	클립4개 / 1장
